Wellgrow Line Specs
Major Equipment Specifications（Thickness / Width / Length）
SLITTER LINE Slitter Lines
LS05
Output : Coil (C)
- Thickness0.27 – 3.20 mm
- Width25 – 1,380 mm
- Length—
LS06
Output : Coil (C)
- Thickness0.30 – 2.30 mm
- Width40 – 1,300 mm
- Length—
LS08 (Mini)
Output : Coil (C)
- Thickness0.16 – 2.00 mm
- Width15 – 650 mm
- Length—
LEVELLER LINE Leveller Shear Lines
SH04 (Mini)
Output : Sheet
- Thickness0.27 – 1.60 mm
- Width45 – 800 mm
- Length150 – 2,200 mm
SH05 (Mini)
Output : Sheet
- Thickness0.30 – 2.30 mm
- Width90 – 855 mm
- Length150 – 2,140 mm
SH06
Output : Sheet
- Thickness0.30 – 3.20 mm
- Width400 – 1,550 mm
- Length400 – 3,200 mm
Blanking Line Specs
Blanking Liness (BL-01, BL-02, BL-04）| Topic | Description | BL-01 Made in Japan 1990 |
BL-02 Made in Japan 2005 |
BL-04 Coming Soon |
|---|---|---|---|---|
| Coil Feeder | Material of sheet | HR, CR, GA, GI, High tensile | HR, CR, GA, GI, High tensile | — |
| Thickness (High tensile) | 0.55–1.2 (2.3) mm | 0.55–2.0 (2.3) mm | — | |
| Width of sheet (High tensile) | 300–1350 (600) mm | 300–1550 (1300) mm | — | |
| Weight of coil | Max 15t | Max 15t | — | |
| Coil outside diameter | 800–2000 mm | 800–2000 mm | — | |
| Coil washing equipment | Edge oil filter capacity | 65 lit./min | 100 lit./min (max=120) | — |
| Feeding length | 740–1400 mm | 250–4000 mm | — | |
| General specifications of press | Capacity | 600 tons | 600 tons | — |
| Die height | 1000 mm | 1000 mm | — | |
| Stroke | 250 mm | 250 mm | — | |
| Number of strokes | 18–20 spm | 15–18 spm | — | |
| Sheet washing unit | Edge oil filter capacity | 65 lit./min | 100 lit./min (max=120) | — |
| Width of sheet | 300–1350 mm | 300–1550 mm | — | |
| Specifications of Main piller | Max load | 30,000 kg | 30,000 kg | — |
Sriracha Line Specs
SLITTER LINE
LS04 (Mini)
Output : Coil (C)
- Thickness0.14 – 2.30 mm
- Width15 – 500 mm
- Length—
LS10
Output : Coil (C)
- Thickness0.29 – 4.50 mm
- Width24 – 1,350 mm
- Length—
LS11
Output : Coil (C)
- Thickness0.30 – 2.30 mm
- Width600 – 1,300 mm
- Length—
LEVELLER LINE
SH10 (Mini)
Output : Sheet
- Thickness0.40 – 3.20 mm
- Width100 – 920 mm
- Length200 – 2,700 mm
SH11 (Mini)
Output : Sheet
- Thickness0.30 – 1.60 mm
- Width40 – 500 mm
- Length100 – 1,300 mm
Sriracha Blanking Line Spec
BL-03（Sriracha Factory）
| Topic | Description | BL-03 |
|---|---|---|
| Coil Feeder | Material of sheet | SPCC / SPHC, High tensile |
| Thickness of sheet | 0.5 – 2.3 mm | |
| Thickness (High tensile) | 0.5 – 2.3 mm (2.0) | |
| Width of sheet | 300 – 1,850 mm ±0.3 | |
| Width of sheet (High tensile) | 300 – 1,350 mm (1,000) | |
| Weight of coil | Max 20 t | |
| Coil outside diameter | 700 – 2,000 mm | |
| Coil inside diameter | 508 – 610 mm | |
| Feeding length | 250 – 4,000 mm | |
| Feeding strokes per minute | 10 – 80 spm | |
| Pass line height above bolster | 600 mm | |
| Coil washing equipment | Edge oil filter capacity | 100 L/min (max=120) |
| General specifications of press | Capacity | 600 tons |
| Slide stroke | 250 mm | |
| Side stroke | 250 mm | |
| Slide adjustment stroke | 500 mm | |
| Die height | 1,000 mm | |
| No. of strokes | 15 – 18 spm | |
| Slide area (L-R × F-B) | 4,500 × 2,500 mm | |
| Bolster area (L-R × F-B) | 4,500 × 2,500 mm | |
| T-slot pitch | 320 mm | |
| Height from floor level to top of bolster | 770 mm | |
| Sheet washing unit | — | — |
| Main piler | Width of sheet | 300 – 1,850 mm |
| Length of sheet (No.1) | 250 – 4,000 mm | |
| Length of sheet (No.2) | 250 – 4,000 mm | |
| Weight of sheet | Max 40 kg | |
| Piled stack height | Max 850 mm | |
| Side piler | Width of sheet | 300 – 1,850 mm |
| Length of sheet | 100 – 1,500 mm | |
| Piled stack weight | Max 5,000 kg / 1 piler |
โรงงานของเรา
มีเครื่องจักรที่ทันสมัย อาทิเช่น

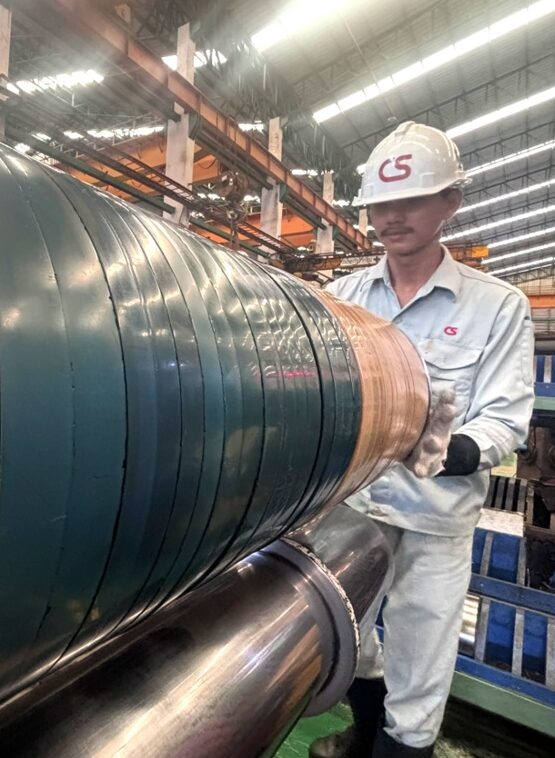

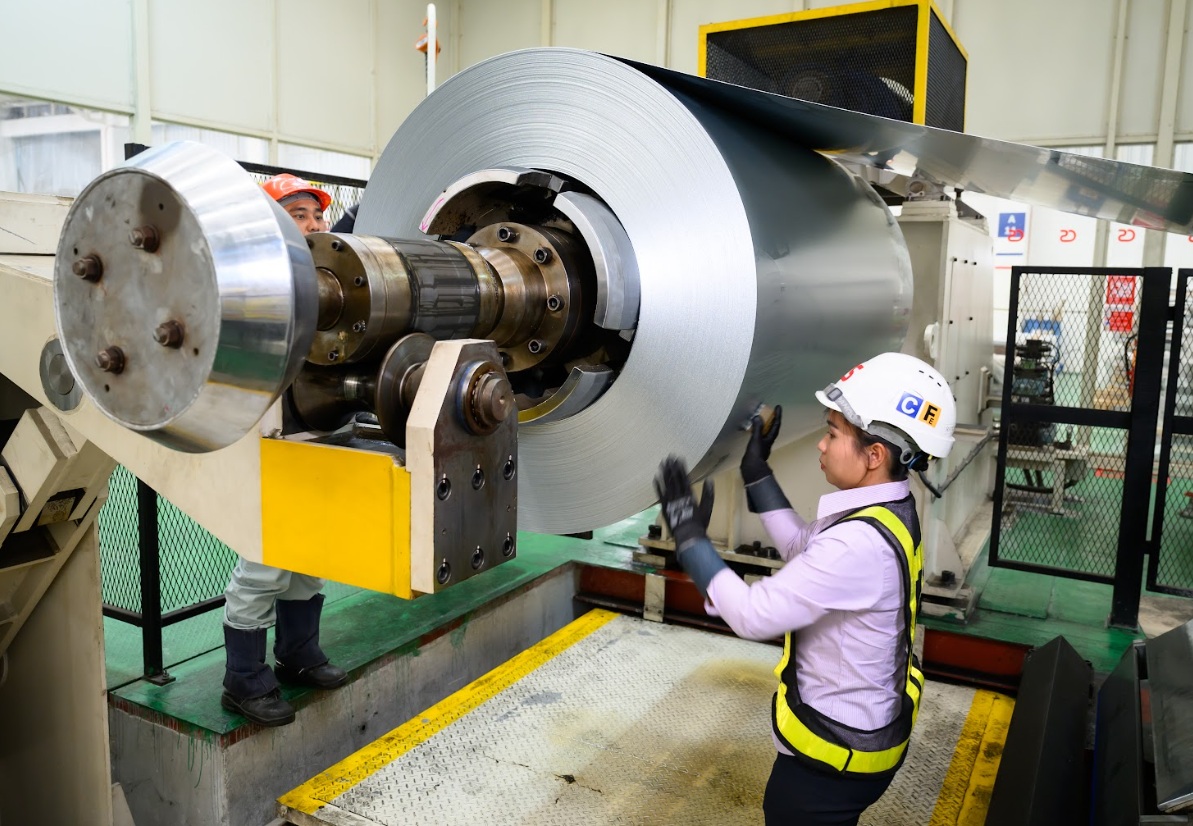

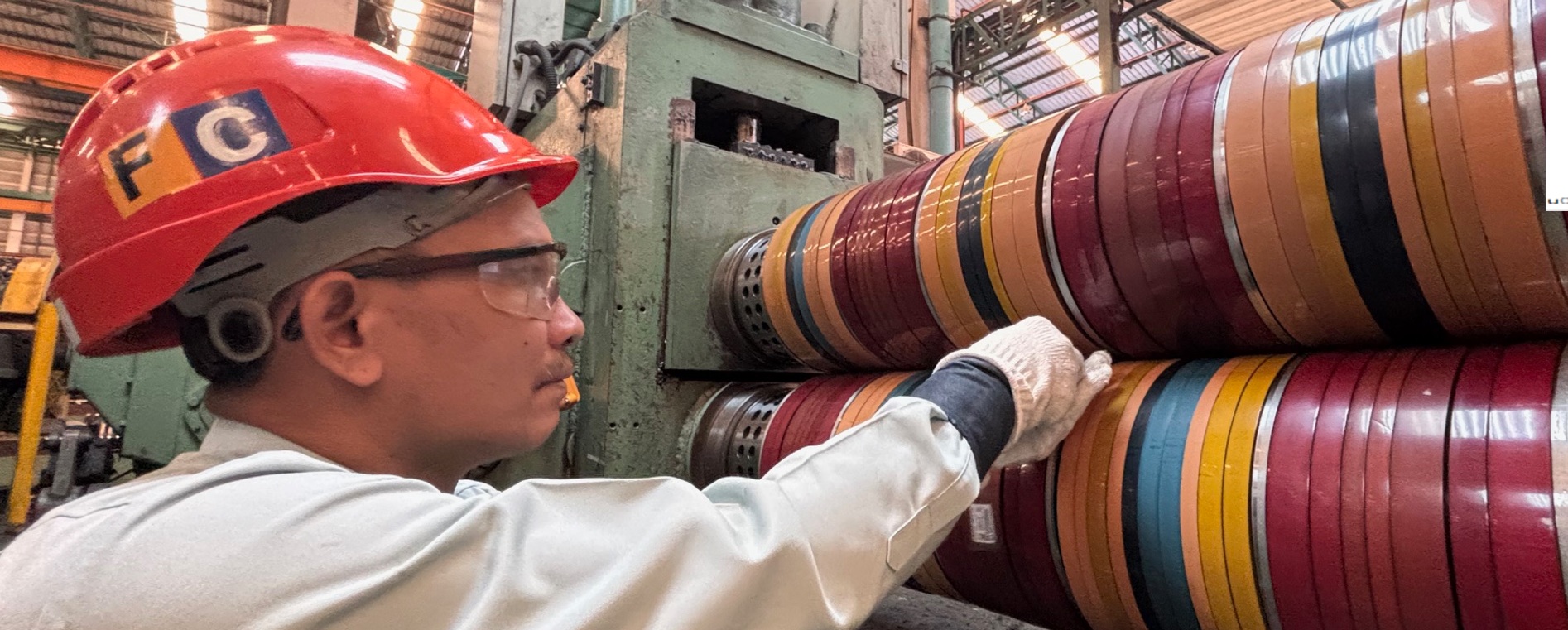

สายการผลิตเหล็กม้วน
(Slitter Lines)
(Slitter Lines)
สายการผลิตเหล็กม้วนในระบบอุตสาหกรรมออกแบบมาเพื่อแก้ไขความเรียบของเหล็ก เช่น การโค้งงอจากเหล็กม้วน (coil set), การโก่ง (crossbow) และการเป็นคลื่นที่ขอบ (edge wave)
สายการผลิตเหล็กแผ่น
(Shear Lines)
(Shear Lines)
สายการผลิตเหล็กแผ่นในระบบอุตสาหกรรมที่ออกแบบมาเพื่อแปรรูปเหล็กม้วน โดยการปรับให้เรียบและตัดเป็นแผ่นตามความยาวที่กำหนด ระบบนี้ช่วยเพิ่มความเรียบของเหล็กเพื่อเตรียมพร้อมสำหรับการใช้งานผลิตต่างๆ

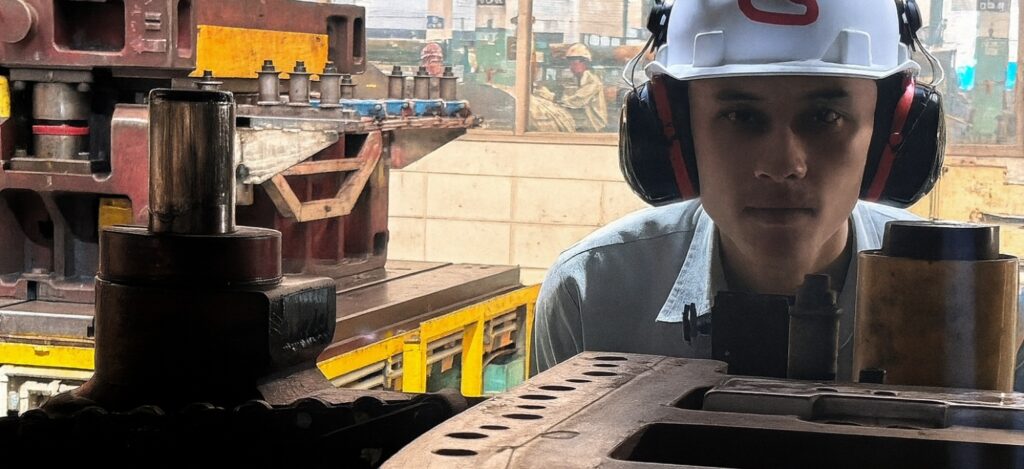

สายการผลิตงานปั๊มรูปร่าง
(Blanking Lines)
(Blanking Lines)
สายการผลิตเหล็กปั๊มรูปร่างเป็นระบบการผลิตที่สำคัญ ออกแบบมาเพื่อตัดเหล็กขนาดใหญ่ให้เป็นแผ่นเหล็กตามรูปร่างที่กำหนด ซึ่งใช้เป็นชิ้นส่วนพื้นฐานสำหรับยานยนต์หลากหลายประเภท
โรงงานเวลโกรว์ (สำนักงานใหญ่)
เครื่องตัดขนาดใหญ่: 2
เครื่องตัดมินิ: 1
กรรไกรตัดระดับขนาดเล็ก: 3
กดเฉือน: 1
การตัดซ้ำ: 4
การปิดกั้น: 2
โรงงานนวนคร
เครื่องตัดขนาดใหญ่: 2
เครื่องตัดมินิ: 1
กรรไกรตัดระดับขนาดเล็ก: 3
กดเฉือน: 1
การเฉือนซ้ำ: 1
การปิดกั้น: 2
โรงงานศรีราชา
เครื่องตัดขนาดใหญ่: 1
เครื่องตัดมินิ: 1
กรรไกรปรับระดับขนาดใหญ่: 1
กดเฉือน: 1
การเฉือนซ้ำ: 1
การปิดกั้น: 1
มาตรฐานของเรา
ที่ CS Metal ความปลอดภัย คุณภาพ และความยั่งยืนคือสิ่งที่เราให้ความสำคัญสูงสุด เราภูมิใจที่ได้รับการรับรองดังต่อไปนี้:
- ISO 9001:2015/IATF 16949:2016
ตอบสนองความต้องการคุณภาพอันเข้มงวดของอุตสาหกรรมยานยนต์และส่งมอบโซลูชันที่เกินความคาดหวัง - ระบบการจัดการสิ่งแวดล้อม ISO 14001:2015:
สะท้อนให้เห็นถึงความมุ่งมั่นของเราในการดำเนินงานอย่างยั่งยืนและลดผลกระทบต่อสิ่งแวดล้อมให้เหลือน้อยที่สุด
